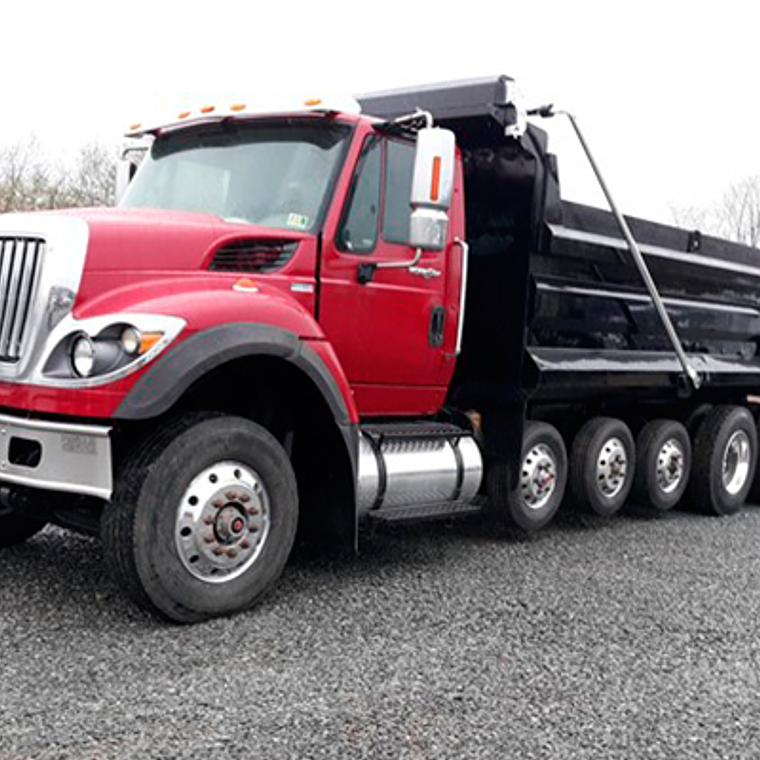

DIAGRAMA ELÉCTRICO
MARCA: INTERNATIONAL
AÑOS: 2008 - 2010
MODELOS: 3200, 4100, 4300, 4400, 7300, 7400, 7500, 7600, 7700, 8500, 8600, RXT
IDIOMA: INGLÉS
FORMATO DIGITAL PDF
PÁGINAS: 351
CONTENIDO:
1. TABLA DE CONTENIDO (CAPÍTULO 1)
2. INSTRUCCIONES Y CUADROS (CAPÍTULO 2)
2.1. ABREVIATURAS, P. 1
2.2. SIGLAS, P. 2
2.3. INSTRUCCIONES DE DIAGRAMA DE CIRCUITO, P.3
2.4. IDENTIFICACIÓN Y COLOR DEL NÚMERO DE CIRCUITO, P. 4
2.5. IDENTIFICACIÓN Y COLOR DEL NÚMERO DE CIRCUITO, P. 5
2.6. IDENTIFICACIÓN Y COLOR DEL NÚMERO DE CIRCUITO, P. 6
2.7. TABLA DE BOMBILLAS DE LÁMPARAS, P. 7
2.8. FUNCIÓN DE RELÉ Y GUÍA DE CABLEADO, P. 8
2.9. TABLA DE SÍMBOLOS ESQUEMÁTICOS, P. 9
2.10. TABLA DE SÍMBOLOS ESQUEMÁTICOS, P. 10
2.11. TABLA DE SÍMBOLOS ESQUEMÁTICOS, P. 11 .
2.12 TABLA DE SÍMBOLOS ESQUEMÁTICOS, P.12
3. DISTRIBUCIÓN DE ENERGÍA DE 12 VOLTIOS, TIERRA, BUS DE DATOS Y CONTROLADOR DE SISTEMA ELÉCTRICO
(CAPÍTULO 3)
3.1. ALIMENTACIÓN DE BATERÍA, P. 1
3.2. ALIMENTACIÓN DE BATERÍA, P. 2
3.3. ALIMENTACIÓN DE BATERÍA, P. 3
3.4. ALIMENTACIÓN DE ACCESORIOS, P. 4
3.5. ALIMENTACIÓN DE ENCENDIDO - ESTÁNDAR, DETERRENTE DE ROBO, ARRANQUE / PARADA REMOTA, P. 5
3.6. RELÉ DE ALIMENTACIÓN DE ENCENDIDO 1, P.6
3.7. RELÉ DE ALIMENTACIÓN DE ENCENDIDO 2, p. 7
3.8. RELÉ DE ALIMENTACIÓN DE ENCENDIDO 3, p. 8
3.9. J1708 ENLACE DE DATOS - EFECTOS PÚBLICOS, P. 9
3.10. J1708 ENLACE DE DATOS - EFECTOS PÚBLICOS, P. 10
3.11. J1708 DATA LINK - PRIVADO CON VENTANA DE ENERGÍA Y BLOQUEO, P. 11
3.12 J1939 DATA LINK, P.12
3.13. J1939 ENLACE DE DATOS CON OPCIONES, P.13
3.14. J1939 ENLACE DE DATOS CON OPCIONES, P. 14
3.15. ENLACE DE DATOS J1939 - MOTOR ISM 2007, P. 15
3.16. ENLACE DE DATOS J1939 - MOTOR I6 2007, P.16
3.17. ENLACE DE DATOS J1939 - MOTOR C11 / C13 2007, P.17
3.18 TIERRA - IP, P. 18
3.19 TIERRA - IP, P. 19
3.20 TIERRA - IP, P. 20
3.21. TIERRA - IP, P. 21
3.22. MOTOR TERRENO, P. 22
3.23 MOTOR TERRENO, P.23
3.24 TERRENO - CHASIS, P. 24
3.25 TERRENO - CHASIS CON DIESEL DE TRABAJO PESADO, P. 25
3.26 TERRENO - CHASIS, P. 26
3.27. REFERENCIA DE VOLTAJE CERO, P. 27
3.28. REFERENCIA DE VOLTAJE CERO, P. 28
3.29. TERRENO - CHASIS, P. 29
S08322
ii 3200, 4100, 4300, 4400, 7300, 7400, 7500, 7600, 7700, 8500, 8600, modelos RXT construidos
1 de marzo de 2007 a 18 de marzo de 2008 - DIAGRAMAS DE CIRCUITO ELÉCTRICO
3.30 ENLACE DE DATOS J1939 CON MOTOR V8, P. 30 ..
4. ACCESORIOS PARA CABINA (CAPÍTULO 4)
4.1. ENCENDEDOR DE CIGARRO Y ALIMENTACIÓN DE POTENCIA, P. 1
4.2. ENCENDEDOR DE CIGARRO Y ALIMENTACIÓN DE POTENCIA, P.2
4.3. CB POWER RADIO, P. 3
4.4. PANTALLA DE COMPÁS Y TEMPERATURA, P.4
4.5. VENTANAS Y CERRADURAS DE LA PUERTA DELANTERA (POTENCIA), P.5
4.6. VENTANAS Y CERRADURAS DE LA PUERTA DELANTERA (POTENCIA) PARA LA TRIPULACIÓN, P. 6 .
4.7. CUERNO, ELÉCTRICO Y AIRE, P. 7
4.8. CUERNO, ELÉCTRICO Y AIRE, P. 8
4.9. ESPEJOS (CALENTADOS, ILUMINADOS Y POTENTES), P. 9
4.10. ESPEJOS (CALENTADOS, ILUMINADOS Y POTENTES), P. 9A
4.11. ESPEJOS MOTORIZADOS CON CALEFACCIÓN DUAL CON PARABRISAS CON CALEFACCIÓN, P. 9B
4.12. RADIO (ENTRETENIMIENTO), ALTAVOCES CON CONEXIÓN DE 12 VÍAS, P. 10
4.13. RADIO (ENTRETENIMIENTO), ALTAVOCES CON CONEXIÓN DE 16 VÍAS, P. 11
4.14. RADIO DE 2 VÍAS, P. 12
ETC.
