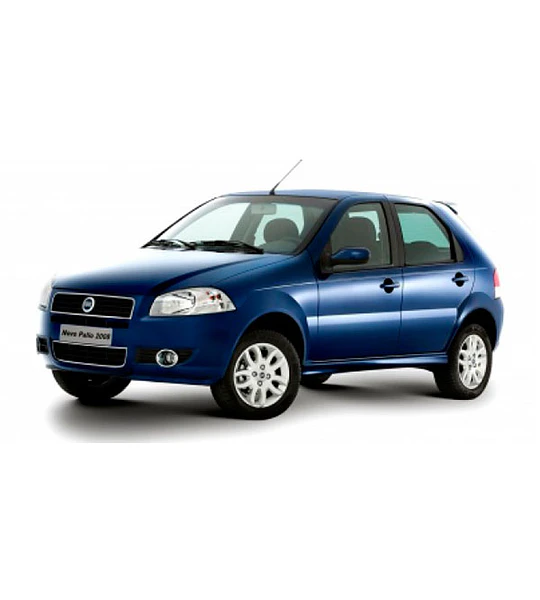

Diagramas Electricos - Fiat Palio ( 2008 ) Español

Diagramas Electricos - Fiat Palio ( 2008 ) Español

$6.990 CLP

DIAGRAMAS ELECTRICOS

MARCA: FIAT

MODELO: PALIO

AÑO: 2008

FORMATO: DIGITAL PDF

IDIOMA: ESPAÑOL

PAGINAS: 57

APLICA EN MOTOR: 1.4L

CONTENIDO:

Presentación del sistema G1
Arquitectura G1: red CAN, línea K y conector de diagnóstico
Adquisición de señales del cuadro de instrumentos
Luces de posición, luces bajas y altas y luces de dirección
Luces de freno y marcha atrás
Faros antiniebla
Desempañador de la luneta
Limpiaparabrisas y limpialuneta
Bocina
Bloqueo de puertas, predisposición para alarma, chequeo de las puertas y plafón
Encendedor de cigarrillos, iluminación de la guantera y plafón (sin bloqueo de puertas)
AirBag
Frenos ABS
Vidrios eléctricos
Espejos retrovisores
Radio
Sistema de refrigeración (sin aire acondicionado)
Sistema de refrigeración y aire acondicionado
Control electrónico del motor 1.4
Puntos de masa
Caja de fusibles
Pin-out del cuadro de instrumentos
Pin-out de la central de los levantavidrios eléctricos
Pin out del nudo de control del motor . . . .
