DIAGRAMAS ELECTRICOS
MARCA: TOYOTA

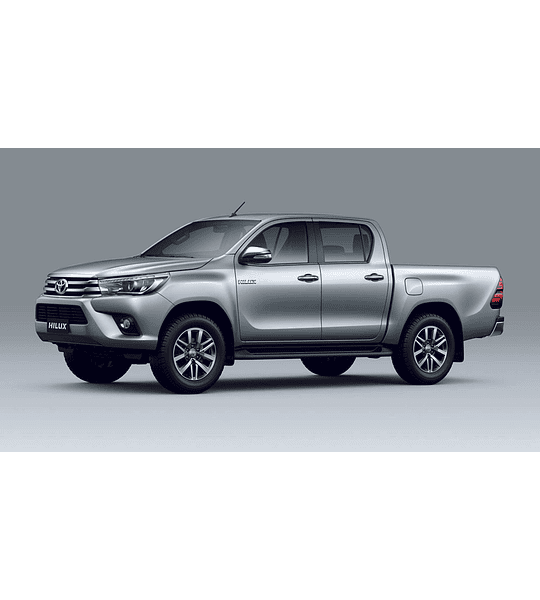

MODELO: HILUX
AÑOS: 2016 - 2019
FORMATO: DIGITAL PDF
IDIOMA: INGLES
PASOS SIMPLES Y FÁCILES DE COMPRENDER EN FULL COLOR
CONTENIDO:
4x4
abdominales
ABS con VSC
Aire acondicionado
Control de luz automático
Antena
Sistema de audio, navegación y monitor retrovisor
Luz de reserva
Reloj
Medidor combinado
Cargando sistema
Sistema de carga con Start/Stop
Conexión de enlace de datos
Control de cerradura de puerta
Doble bloqueo
Control de crucero, indicador de ECT y A/T, control del motor
Sistema de entrada y arranque, sistema inmovilizador, arranque, bloqueo de dirección
Luz antiniebla delantera
Limpiaparabrisas delantero y lavadora
Puntos de tierra
Control de nivel de haz de faros (automático)
Control de nivel de haz de faros (manual)
Limpiador de faros
Faro
bocina
iluminación, luz trasera
Luz interior
Recordatorio de llave (sin sistema de entrada y arranque), recordatorio de luz
Alerta de cambio de carril
Sistema de comunicación multiplex
Sistema de Seguridad Precolisión
Toma de corriente
Toma de corriente (con inversor de voltaje)
Fuente de alimentación
Asiento eléctrico
Elevalunas eléctrico (protección contra atascos en todas las puertas)
Elevalunas eléctrico (protección contra atascos solo en la puerta del conductor, sin protección contra atascos)
Espejo de control remoto
Luz trasera antineblina
Desempañante de la ventana trasera
Advertencia de cinturón de seguridad
Luz de freno
Bloqueo de cambio
SRS
Arranque (sin sistema de entrada y arranque)
Sistema de parada y arranque
Antirrobo
Sistema telemático
Señal de giro y luz de advertencia de peligro
Control inalámbrico de bloqueo de puertas (sin sistema de entrada y arranque)
SISTEMA ECD Terminales de ECM
Circuito de salida VC del SISTEMA ECD
SISTEMA ECD ECM Circuito de fuente de alimentación
SISTEMA DE CONTROL DE CRUCERO Terminales de ECU
Caja de fusibles y relés del compartimiento del motor
Circuito interno de la caja de relés y fusibles del compartimiento del motor
Conjunto J/B del panel de instrumentos (panel lateral izquierdo del capó)
Conjunto J/B del panel de instrumentos
Conjunto R/B n.º 3 (soporte derecho del panel de instrumentos)
R/B Ensamble No. 3 Circuito interno
Conjunto R/B n.º 4 (panel lateral izquierdo del capó)
R/B Ensamble No. 4 Circuito Interno
Conjunto R/B n.º 5 (soporte izquierdo del panel de instrumentos)
R/B Ensamble No. 5 Circuito interno
Conjunto R/B n.º 6 (panel lateral izquierdo del capó)
R/B Ensamble No. 6 Circuito interno
Conector de unión CAN (panel lateral derecho del capó)
Circuito interno del conector de unión CAN
Posición del asiento
Posición de las piezas en el asiento
Alambre y Alambre en Asiento
Posición de las partes en el cuerpo
Alambre y alambre en el cuerpo
Puntos de tierra en el cuerpo
Piezas en el compartimiento del motor
Posición de las piezas en el compartimento del motor
Alambre y alambre en el compartimiento del motor
Puntos de tierra en el compartimiento del motor
Piezas en el panel de instrumentos
Posición de las piezas en el panel de instrumentos
Alambre y alambre en el panel de instrumentos
Puntos de tierra en el panel de instrumentos
Guía de conectores
