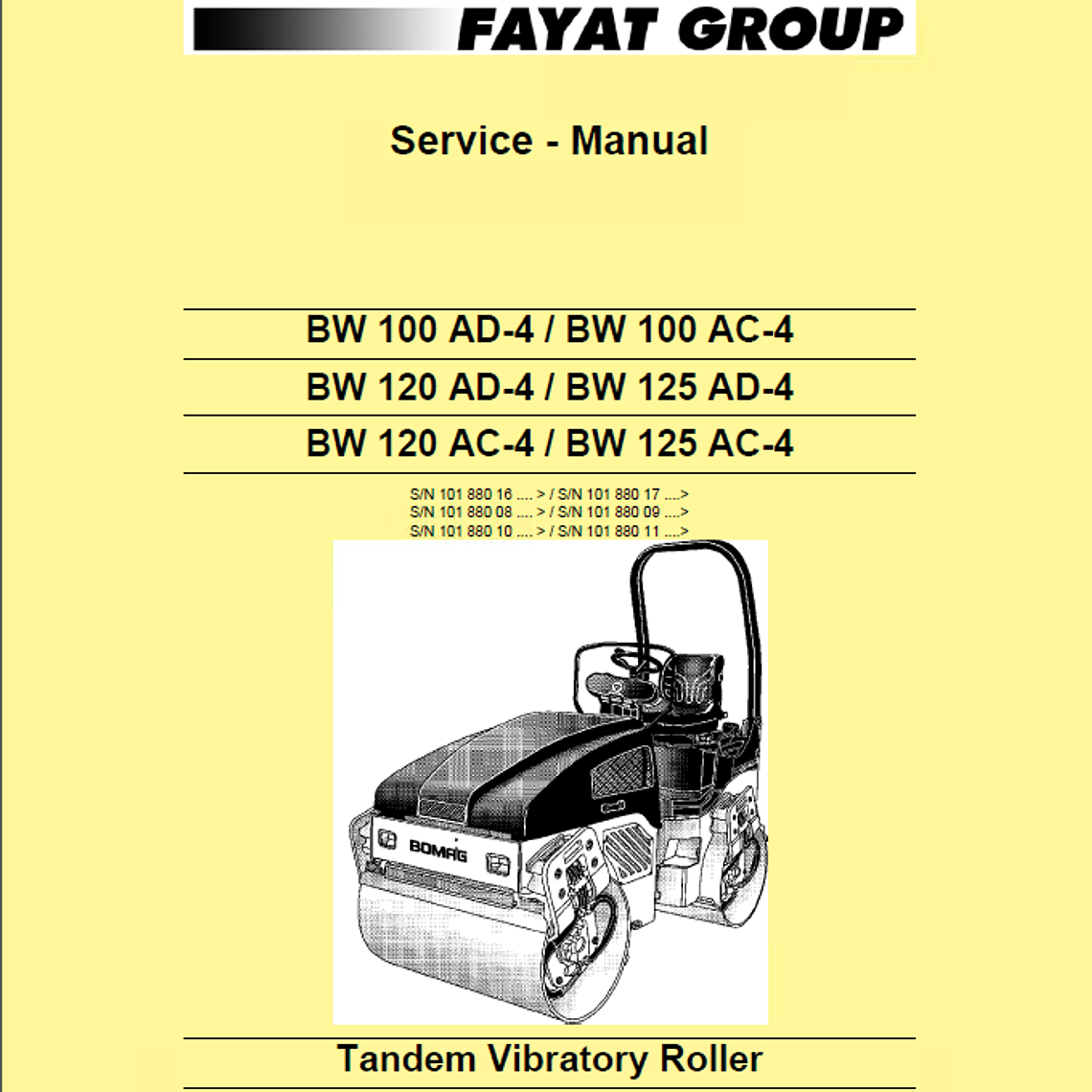

Este Manual de reparación de servicio de fábrica ofrece toda la información de servicio y reparación sobre el rodillo combinado Bomag BW 100120125 AC-4 AD-4 (vibratorio tándem). La información contenida en este manual cubrió todo lo que necesita saber cuando desee reparar o reparar el rodillo combinado Bomag BW 100120125 AC-4 AD-4 (vibratorio en tándem).
Modelos cubiertos:
Bomag BW 100 AD-4 / BW 100 AC-4
Bomag BW 120 AD-4 / BW 120 AC-4
Bomag BW 125 AD-4 / BW 125 AC-4
Contenido del manual:
Introducción
Normas de seguridad
Instrucciones generales de reparación
Pares de apriete Mantenimiento
Notas generales sobre el mantenimiento
Tabla de combustibles y lubricantes
Instrucciones de
rodaje Cuadro de mantenimiento Datos
técnicos Datos técnicos Resumen de
conexiones Resumen de conexiones Pruebas y ajustes
Herramientas especiales, pruebas y ajustes
Comprobación de las velocidades de rotación
Comprobación / ajuste del neutro posiciones de la bomba de desplazamiento
Pruebas de presión en el circuito de desplazamiento
Comprobación / ajuste de las velocidades del eje del vibrador
Medidas de presión en el circuito de vibración
Compruebe la tasa de fuga del motor de vibración
Ensayo de presión en el circuito de dirección Flushing y sangrado
herramientas especiales para el lavado de
Flushing - general de
circuito de viaje esquemática Flushing (bomba de viajes distribución)
Lavado del circuito de desplazamiento (distribución de la bomba de viaje)
Lavado circuito de viaje esquemática (motor de eje de distribución)
Lavado del circuito de desplazamiento (distribución motor de eje )
Esquema de lavado para accionamiento de vibración
Lavado del circuito de vibración
Purga del circuito de desplazamiento
Purga del circuito de vibración Sistema eléctrico
básico Herramientas especiales, sistema eléctrico
BEM, BOMAG Medidor de velocidad variable
Módulo eléctrico Módulo de
velocímetro
Servicio de capacitación Máquina
Motor diesel, general
Lado de servicio
Lado del motor de arranque
Circuito de aceite de lubricación Presostato de aceite y circuito de
baja presión de aceite
Controlar el nivel
de aceite del motor Cambiar el aceite del motor y los cartuchos del filtro de aceite
Circuito de
refrigerante Interruptor de temperatura del refrigerante
Desmontar y montar el interruptor de temperatura del refrigerante
Sustitución del termostato
Controlar el termostato en estado desmontado
Controlar el nivel de refrigerante
Cambiar el refrigerante
Verificar la concentración de anticongelante
Limpiar las aletas de enfriamiento en el motor y el enfriador de aceite hidráulico
Generador trifásico
Suministro de combustible
Sistema de
inyección Reemplazo de la bomba de inyección durante el servicio
Reemplazo de la válvula de inyección durante el servicio
Verificar, limpiar el separador de agua
Cambiar el cartucho del prefiltro de combustible
Verificar la compresión
Verificar, ajustar la holgura de la válvula
Boost de la válvula solenoide de combustible Solenoide de
parada del motor
Filtro de aire
Verificación del control de la brida de calefacción Control
del acelerador eléctrico
Monitoreo del
motor Motor
Herramientas especiales, motor Deutz
Físico Conceptos básicos
Refrigerante
Aceite del compresor / aceite de refrigeración
Dispositivos de control
Descripción de los componentes
Comprobación del nivel de aceite del compresor
Comprobación del embrague magnético
Trabajos de inspección y mantenimiento
Comprobación, sustitución de la correa trapezoidal del compresor de refrigerante
Servicio del aire acondicionado
Secado y evacuación
Vaciado en caso de reparación
Prueba de fugas
Instrucciones de llenado Solución de
problemas en el circuito de refrigerante, principios básicos Solución de
problemas, diagrama del circuito de refrigerante
Procedimiento de resolución de problemas
Montaje de cristales de ventana
Herramientas especiales
Materiales auxiliares
Desmontaje e instalación del cristal de ventana
Herramientas especiales, tambor, tambor simple rodillos
Descripción general de reparación del tambor
Desmontaje e instalación del tambor
Reparación del tambor
Desmontaje y montaje del peso de
cambio Cambio de los topes de goma y ajuste de la junta articulada de pretensión
Herramientas especiales, junta articulada oscilante
Descripción general de la reparación Junta articulada oscilante
Desmontaje e instalación de la junta articulada oscilante
Desmontaje de la junta articulada oscilante
Montaje de la junta articulada oscilante
Bomba de desplazamiento Bomba de
vibración Accionamiento del
tambor
Motor de vibración Motor de
accionamiento del eje
Diagramas de circuitos Diagrama
hidráulico Diagrama de
cableado
